Como fornecedor experiente de bobinas de alta tensão, testemunhei em primeira mão a intrincada relação entre o número de voltas de uma bobina e seu desempenho geral. As bobinas de alta tensão são componentes essenciais em uma ampla gama de aplicações, desde sistemas de ignição até geradores de ozônio e transformadores de pulso. Compreender como o número de voltas afeta seu desempenho é crucial tanto para os fabricantes quanto para os usuários finais.
O básico das bobinas de alta tensão
Antes de nos aprofundarmos no impacto do número de voltas, vamos revisar brevemente os princípios fundamentais das bobinas de alta tensão. Uma bobina de alta tensão é essencialmente um dispositivo eletromagnético que usa o princípio da indução eletromagnética para converter energia elétrica de uma fonte de baixa tensão em uma saída de alta tensão. Normalmente consiste em uma bobina primária e uma bobina secundária enrolada em torno de um núcleo magnético.
Quando uma corrente alternada (CA) é aplicada à bobina primária, ela cria um campo magnético variável no núcleo. Este campo magnético variável induz então uma força eletromotriz (EMF) na bobina secundária de acordo com a lei de indução eletromagnética de Faraday. A relação entre o número de voltas na bobina secundária e o número de voltas na bobina primária determina a relação de transformação de tensão da bobina. Matematicamente, pode ser expresso como:
[\frac{V_s}{V_p}=\frac{N_s}{N_p} ]
onde (V_s) é a tensão secundária, (V_p) é a tensão primária, (N_s) é o número de voltas na bobina secundária e (N_p) é o número de voltas na bobina primária.
Impacto na saída de tensão
Um dos efeitos mais diretos do número de voltas em uma bobina de alta tensão é o seu impacto na saída de tensão. Como indica a fórmula acima, aumentar o número de voltas na bobina secundária em relação à bobina primária resultará em uma tensão secundária mais alta. Isso ocorre porque um número maior de voltas na bobina secundária interceptará mais linhas de fluxo magnético do campo magnético variável, induzindo assim um EMF maior.
Por exemplo, em aplicações como oTransformador de alta tensão para sistema de ignição, uma alta tensão é necessária para gerar uma faísca para acender a mistura ar-combustível em um motor. Ao aumentar o número de voltas na bobina secundária da bobina de ignição, podemos atingir a alta tensão necessária para uma ignição confiável.
No entanto, existem limitações práticas para aumentar o número de voltas. À medida que o número de voltas aumenta, aumenta também a resistência da bobina. Este aumento da resistência pode levar a perdas de energia na forma de calor, reduzindo a eficiência geral da bobina. Além disso, um grande número de voltas também pode aumentar a capacitância entre as voltas, o que pode causar problemas como quebra de tensão e interferência eletromagnética (EMI).
Influência na indutância
O número de voltas também tem um impacto significativo na indutância da bobina. A indutância é uma medida da capacidade de uma bobina de armazenar energia em um campo magnético quando uma corrente elétrica flui através dela. A indutância de uma bobina é proporcional ao quadrado do número de voltas. Matematicamente, pode ser expresso como:
[ eu = \frac{\mu N^{2}A}{l} ]
onde (L) é a indutância, (\mu) é a permeabilidade do material do núcleo, (N) é o número de voltas, (A) é a área da seção transversal da bobina e (l) é o comprimento da bobina.

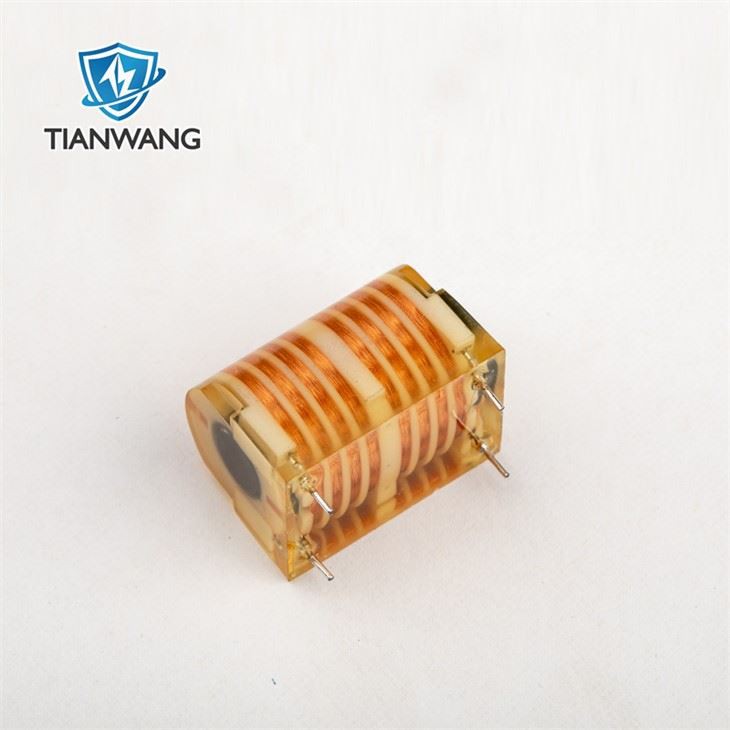

Um aumento na indutância pode ter vários efeitos no desempenho da bobina de alta tensão. Em primeiro lugar, afecta a constante de tempo da bobina, que está relacionada com a rapidez com que a corrente na bobina pode mudar. Uma indutância mais alta significa uma constante de tempo mais longa, o que pode retardar o tempo de resposta da bobina. Este pode ser um fator crítico em aplicações como a8 Slot 4 - bobina de reforço de alta tensão do pacote do transformador de pulso do pino, onde são necessários pulsos de aumento rápido.
Em segundo lugar, uma bobina de alta indutância pode armazenar mais energia em seu campo magnético. Essa energia armazenada pode ser útil em aplicações onde uma grande quantidade de energia precisa ser liberada rapidamente, como em alguns tipos de circuitos de descarga de alta tensão. No entanto, isso também significa que é necessária mais energia para estabelecer a corrente na bobina, o que pode aumentar o consumo de energia e o estresse na fonte de alimentação.
Efeito na intensidade do campo magnético
O número de voltas impacta diretamente a intensidade do campo magnético gerado pela bobina. De acordo com a lei de Ampere, a intensidade do campo magnético ((H)) dentro de um solenóide (um tipo de bobina) é dada por:
[ H=\frac{NI}{l} ]
onde (N) é o número de voltas, (I) é a corrente que flui através da bobina e (l) é o comprimento da bobina.
À medida que o número de voltas aumenta, para uma determinada corrente, a intensidade do campo magnético dentro da bobina também aumenta. Um campo magnético mais forte pode melhorar o acoplamento entre as bobinas primária e secundária, melhorando a eficiência da transformação de tensão. Em aplicações como oBobina de alta tensão do gerador de ozônio, muitas vezes é necessário um forte campo magnético para gerar a alta tensão necessária para a produção de ozônio.
No entanto, um campo magnético muito forte também pode causar saturação do núcleo magnético. Quando o núcleo satura, sua permeabilidade diminui, o que pode levar à redução da indutância da bobina e ao aumento da corrente de magnetização. Isso pode resultar em maiores perdas de energia e redução no desempenho da bobina de alta tensão.
Considerações para diferentes aplicações
Diferentes aplicações têm requisitos diferentes para bobinas de alta tensão, e o número de voltas precisa ser cuidadosamente selecionado para atender a esses requisitos.
Nos sistemas de ignição, é necessária uma alta tensão para criar uma faísca através da folga da vela. O número de voltas na bobina secundária é normalmente grande para atingir a alta tensão necessária. No entanto, a bobina também precisa ter um tempo de resposta relativamente rápido para garantir uma ignição oportuna. Portanto, o projeto deve equilibrar a necessidade de alta tensão com a necessidade de indutância e resistência razoáveis.
Para transformadores de pulso, pulsos de aumento rápido e bem definidos são essenciais. Um número menor de voltas pode ser preferido para reduzir a indutância e a capacitância da bobina, permitindo uma propagação mais rápida do sinal. No entanto, a relação de transformação de tensão ainda precisa ser mantida para atingir a saída de alta tensão desejada.
Nos geradores de ozônio, é necessária uma tensão alta e estável para gerar ozônio de forma eficiente. O número de voltas é selecionado para produzir um campo magnético e uma tensão suficientemente altos, garantindo ao mesmo tempo que o núcleo não satura. A bobina também precisa ser projetada para suportar o estresse de alta tensão e o ambiente químico associado à produção de ozônio.
Conclusão
Em resumo, o número de voltas em uma bobina de alta tensão tem um impacto profundo no seu desempenho, incluindo a saída de tensão, a indutância, a intensidade do campo magnético e o tempo de resposta. Como fornecedor de bobinas de alta tensão, entendemos a importância de otimizar o número de voltas para diferentes aplicações. Considerando cuidadosamente os requisitos específicos de cada aplicação e equilibrando os vários fatores, podemos projetar e fabricar bobinas de alta tensão de alta qualidade que atendem ou excedem as expectativas de nossos clientes.
Se você precisar de bobinas de alta tensão para sua aplicação específica e quiser discutir o número ideal de voltas e considerações de design, convidamos você a entrar em contato conosco para aquisição e discussões técnicas aprofundadas.
Referências
- Grover, FW (1946). Cálculos de indutância: fórmulas e tabelas de trabalho. Publicações Dover.
- Marcus, SM (2007). Engenharia e testes de alta tensão. Imprensa IEEE.
- Sadiku, MNO (2014). Elementos de Eletromagnetismo. Imprensa da Universidade de Oxford.
